英伟达神卡破解后最高飙升到80G显存

摘要

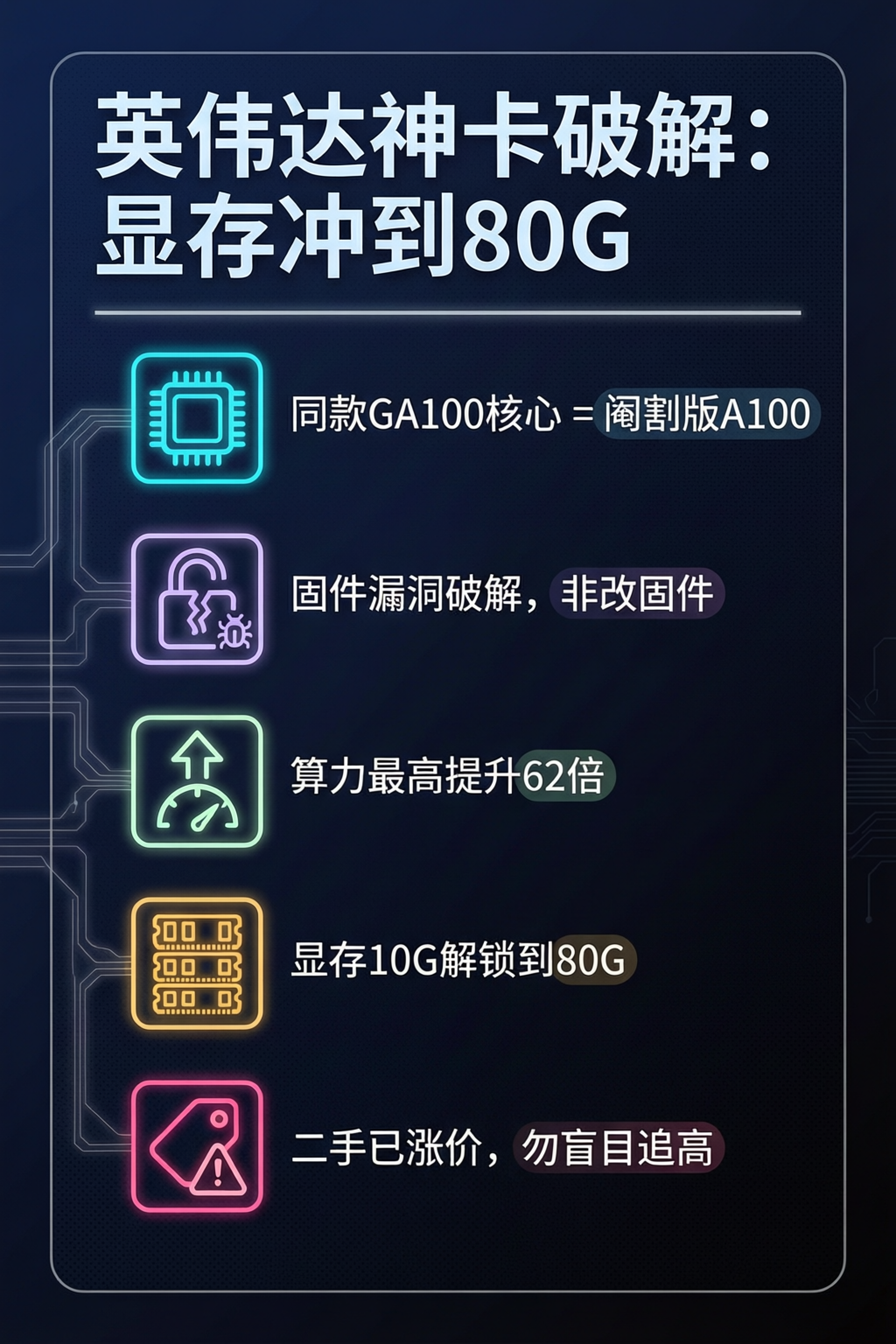

2021年英伟达发布过一张“阉割版A100”——专供挖矿的 CMP 170HX，核心芯片跟数据中心神卡 A100 是同一颗 GA100，却被固件锁得只剩十分之一实力。2026年，硬件安全研究者用一个固件级漏洞把它的算力和显存几乎全部解封：FP32 提升 31 倍、FP64 提升近 60 倍、显存从 10G 冲到理论 80G。消息一出，二手市场价格应声上涨。这篇文章把“这张卡为什么特殊”“破解到底靠不靠谱”“合理价格该是多少”讲清楚，最后说一句心里话：我也想收一张，价格合适的话。

这张卡什么来头

CMP（Cryptocurrency Mining Processor）系列是英伟达专门为挖矿场景推出的产品线，CMP 170HX 是其中的旗舰型号，2021年9月上市。它的核心不是随便找了颗芯片糊弄事——用的正是当时英伟达最顶级的数据中心加速卡 A100 同款 GA100（Ampere 架构）核心。

但英伟达不希望一张矿卡抢了 A100 的生意，于是在出厂固件里做了大量阉割：TF32 算力从 A100 官方的 156 TFLOPS 砍到只剩 15 TFLOPS 左右；PCIe 链路直接锁死在 Gen1 x4（正常显卡起步都是 x16）；显存也只开放了 10GB（也有 8GB 版本），可它物理上明明有 80GB。

说得更直白一点：CMP 170HX 本质上是英伟达把那些没能通过 A100 品控测试的“边角料”芯片重新封装利用的产物——芯片是良品率淘汰下来的次品，但物理规格跟顶级卡完全一致，只是被软件锁死了大半实力。挖矿寒冬之后，这批卡沉寂了几年，直到 2026 年才因为一篇论文重新翻红。

为什么说它“神”：一次教科书级的固件破解

真正让 CMP 170HX 翻身的，是一篇题为《A Canary in the Crypto Mine: Defeating Stack Protection in a GPU Secure Coprocessor》的安全研究论文。研究者没有去改固件本身——显卡内部有独立处理器专门校验固件数字签名，改了也跑不起来——而是找到了固件里一个真实存在的漏洞。

简单说,英伟达固件里有一段接收 DMA 数据的函数，没有限制用户输入长度，存在经典的缓冲区溢出。更致命的是，英伟达的编译工具链犯了一个低级错误：本该用来防溢出的 Stack Cookie（俗称 canary）被链接器放在了可写全局数据段的最顶端——正好卡在任何向上溢出的路径中间。这意味着攻击者只要用同一个值填满整段内存，就能让 canary 校验和返回地址同时被覆盖成同一个值，“防护”形同虚设。借着这个漏洞，研究者拿到了固件的高权限，进而改写了控制显存容量、算力上限、PCIe 带宽的“影子寄存器”。

论文给出的实测数据相当惊人：

需要澄清两个容易被传成“更夸张”的细节：第一，PCIe 固件解锁实测只是从 Gen1 升到了 Gen2，位宽仍然是 x4，并没有变成 x16——想要 x16 的物理带宽，得额外手工焊接约 24 颗 AC 耦合电容，这是一项独立于固件解锁的硬件改造，难度和风险都高得多，普通人不建议尝试。第二，80GB 显存“物理存在”这件事已经通过哈希写入回读验证确认为真，但在原厂默认的显存刷新间隔下，跑满 80GB 会报错，只有用其中 40GB 才能干净跑完；把刷新频率调高可以把错误清零，代价是吞吐量下降约 32%。也就是说“80G”不是虚标，但“稳定拿满 80G 跑”需要额外调参，不是解锁完就能无脑满血使用。

另外，由于不同批次卡片实际焊接的显存颗粒密度不同，解锁后有人能到 80GB，也有人只能到 40GB 或 64GB——这不是破解方法有差异，而是硬件本身天生不一样。破解生效的方式也很有意思：控制寄存器是“影子寄存器”，只要断电重启就会恢复出厂设置，所以每次开机都需要重新走一遍解锁流程，好处是完全可逆，不存在“改坏了回不去”的风险。

面向人群

这张卡不是给普通用户“配一台游戏主机”用的——它没有任何显示输出接口，纯粹是计算卡。真正会关心它的，是这几类人：

• 想低成本搭建本地 AI 推理/训练环境的个人开发者和小工作室，预算有限但又想摸到接近 A100 规格的算力；
• 对固件安全、漏洞利用链感兴趣的硬件安全研究者；
• 手头有旧平台、愿意折腾 Linux 驱动和内核模块编译的硬核玩家。

如果你追求开箱即用的稳定生产环境，或者完全不熟悉 Linux 命令行和硬件维修，这张卡目前还不太适合你——它终究是一张实验性质很强的“民间改造卡”。

价格：千万别追高，这是理性判断而不是劝退

好消息是，这张卡目前依然便宜——二手市场上 A100 正品要好几万元，CMP 170HX 只要几千元。但坏消息也很直接：消息扩散之后，价格已经在明显上涨。

破解消息传开之前，二手渠道（以海外 eBay 个人卖家为参考）成色正常的 8GB 版大约 250-450 美元（约¥1,800-3,200），10GB 版大约 350-600 美元（约¥2,500-4,300）。而截至 2026 年 7 月，闲某鱼上打着“可解锁 80GB”旗号的卡，报价已经涨到 ¥4,000-8,000，相当于炒作前价格的 2-4 倍；甚至有人在社交媒体上晒出 64GB 解锁版卡以约 1,170 美元卖出的截图。

给一个理性的出价参考：合理上限大致是炒作前历史基准价的 1.2-1.5 倍，超过这个区间基本就是在为“话题热度”买单，而不是为硬件本身买单。更重要的是，一定要让卖家提供解锁后长时间满载压力测试的记录，而不是仅凭一张 nvidia-smi 截图里的容量数字——毕竟能不能显示 80GB 和能不能稳定用满 80GB，是两回事。

顺带说一句选型建议：如果预算允许，优先选 10GB 版而不是 8GB 版。10GB 版 CUDA 核心数量多约 25%，显存位宽也更宽（推测多焊了一颗 HBM2e 堆栈），论文里验证过的“10GB→80GB”解锁数据用的也正是 10GB 版卡，8GB 版目前还没有同等质量的独立验证——换句话说，10GB 版解锁后摸到 80GB 的把握更大。

另外一个更省钱的思路：与其花高价买别人“已解锁”好的卡，不如买原厂未改版的卡自己动手解锁。原因很实在——已解锁卡的报价里，包含了别人的破解人力成本、风险溢价和当下的炒作热度，价差可能远超自己动手所花的时间；而且软件层面的解锁工具改的是开源内核模块，源码是可以自己审查的，买原厂卡回来一步步操作，每一步做了什么都清楚，出问题也好判断到底是硬件本身有问题还是解锁哪一步出了岔子。真正不可逆的只有 PCIe x4 转 x16 的手工焊接，这一步完全可以先不做，等软件解锁验证稳定之后再考虑。

如果你手头的老平台跟我一样是入门级配置（比如 i3 级 CPU、8G 内存、450W 电源），装这张卡之前也得提个醒：它没有显示输出接口，需要另配一张独立显卡管显示；TDP 250W，一张卡就可能让老电源逼近上限，电源基本是必换项；8G 内存跑 Linux + CUDA 驱动也会比较紧张，建议顺手加到 16-32GB。这些都不是这张卡的缺点，只是提醒大家算总账的时候把这部分成本也算进去，不要只盯着显卡本身的价格。

我的看法

说实话，这类“良品率淘汰芯片+固件阉割”的产品，本来就是半导体行业心照不宣的惯例，CMP 170HX 只是恰好被一群硬件安全研究者盯上、又恰好赶上了这一波 AI 算力热度，才被顶到聚光灯下。技术本身很精彩——一个编译工具链的低级失误，被人一路顺藤摸瓜摸到了寄存器级别的控制权，这是硬核意义上的“漂亮仗”。但技术精彩不代表这张卡现在就值得追高价买——它没有 ECC 保护，长期稳定性还没有大样本验证，说到底还是一块实验性质浓厚的硬件，别被“80G显存”这几个字冲昏头。

也正因为它现在还没被完全炒到离谱的价位，我自己也想收一张——最好是 10GB 版、成色正常、卖家愿意提供解锁后压测记录的那种，价格合适就出手，不追高。如果你手上正好有一张准备出的 CMP 170HX，或者认识靠谱的卖家，欢迎联系我聊聊，价格公道就好。
